学校UPS安全供电方案

  • 发布时间:
  • 阅读次数:

需求分析:

学校信息中心的网络设施无疑是电源保护的重点关注区域。作为网络的"中央枢纽",突然断电会致使网络通信中断,同时损坏交换机、服务器等硬件设备;电源质量不佳也会导致网络设备硬件的损坏或老化速度加快,数据传送误码率增加,增加网络传输负担。严重的电源质量问题同样会造成计算机设备死机。因此,信息中心往往需要在线式中大功率UPS保护交换机、路由器、服务器等信息设备。

基本配置方案:

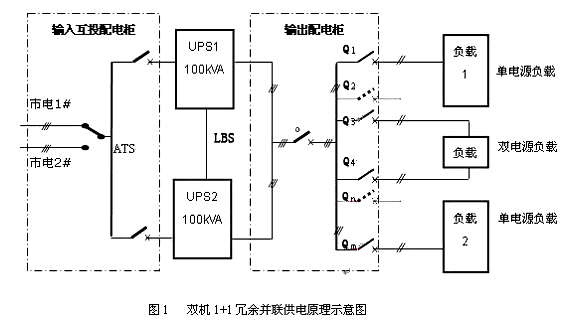

为了容易分析,在这里只用两台UPS作1+1冗余并机,如图1所示。后面的所有负载之和小于100kVA,两台UPS的输出电压在输出配电柜内直接并机,然后再通过开关给负载供电。如果遇到双电源负载就可以分别从输出配电柜上各引一路到负载,同时满足双电源输入的条件。

方案优点:


1、可扩展性:可按需要随时扩展冗余并机系统,轻松实现N+1冗余并机方式运行;
2、可靠性:任何一台UPS出现故障,该台UPS自动退出运行,剩余UPS自动承担全部负载,保障系统正常运行;
3、可用性:其中一台UPS出现故障不影响系统运行,无需停机等待修复,有效提高平均无故障时间,最大限度的保护负载正常运行。
